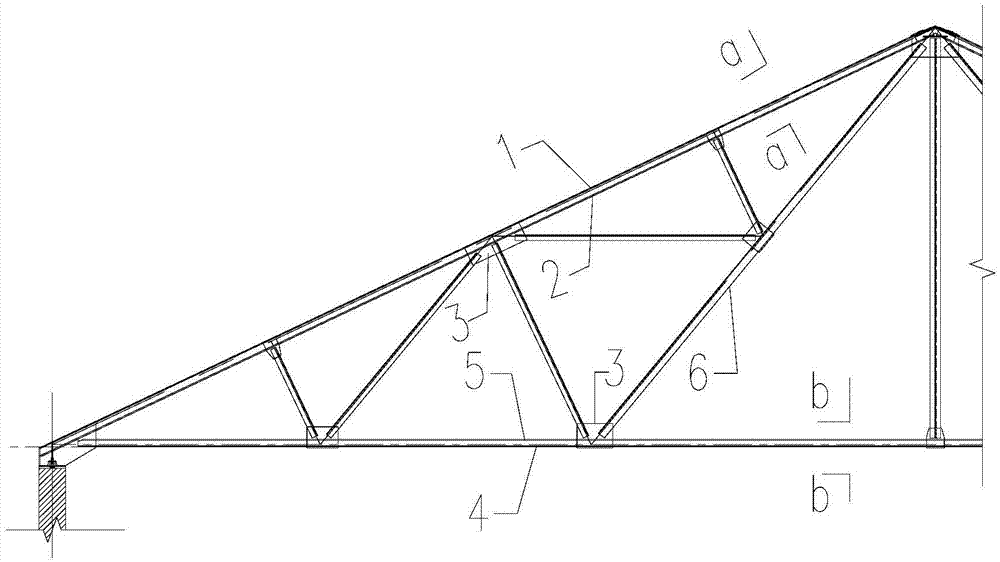

屋架上弦Pricipal Rafter 將 屋面撐成脊形的結構稱為屋架溫室除了拱型屋頂，單坡屋頂之外，多用三角形屋架受力 狀態是上弦桿受壓，下弦桿受拉斜腹桿受壓垂直腹桿受拉標正號的是受拉桿，標負號的是受壓桿；所謂“節”就是指屋架桿件交匯的節點，節點荷載就是指作用于節點位置的荷載，而節間荷載就是指作用于節點之間桿件上的荷載節間荷載會造成純桿件系統的受力狀態發生變化如果沒有節間荷載，所有桿件都是只受拉壓應力如果加。

14米跨度不大，14米跨度中間不要立柱，一般其經濟跨度是18m但用17mm的C型鋼我認為薄，最好用25的一般用120或140的C型鋼15米檁距參考資料；三角形屋架一般跨度6 9 12 15 18梯形屋架一般跨度15 18 21 24 27 30 33 36標準圖集有以上跨度的屋架標準圖，具體情況具體設計。

下面是部分鋼結構設計標準圖集1梯形鋼屋架，型號05G511 2鋼托架，型號05G513 3鋼天窗架，型號05G512 4輕型屋面鋼天窗架，型號05G516 5輕型屋面梯形鋼屋架，型號05G515 6輕型屋面三角形鋼屋架，型號05G517；詳圖內容包括 1在詳圖的左或右上角，繪制一屋架簡圖又稱幾何尺寸，內力圖，表達主要外形尺寸，桿件的軸線長度當梯形屋架其跨度大于24m三角形屋架跨度大于15m，在制造時應有拱度，拱度為跨度的500分之1，其比例常。

你好你的求助收到了，既然樓上的網友已經發你了，就請你回頭采納他的回答吧，如果沒有收到請?jiān)俾?lián)系我。

三角形鋼屋架圖集最新

1、很簡單，就是根據跨度荷載來選擇鋼屋架和檁條，再找對應的屋架支撐構件編號圖和檁條拉條撐桿構件編號圖圖集里有對應的構件詳圖和安裝節點。

2、06sg5171輕型屋面三角形鋼屋架檁條間距是6m75m06sg5171適用于柱距為6m75m的封閉式單層廠房倉庫及其他附屬建筑，且屋架下弦標高不大于12m，無天窗，屋架與柱連接為鉸接12m屋架僅用于單跨，15m18m屋架。

3、對于網架而言上下弦指的是上下兩層水平向的桿件，腹桿是中間斜向的桿件希望我的回答可能對您會有所幫助。

4、直接出的不能用吧，應該參照三角形屋架圖集繪制希望能夠幫到你ast結構。

5、芬克式三角形鋼屋架設計一設計資料某廠房總長度為36m，跨度為18m，縱向柱矩為6m初選芬克式屋架基本形狀及尺寸參數如下圖所示屋面坡度，坡角屋架計算長度中間高度上弦劃分為4個區間，每個區間長度下弦分為3。

6、鋼屋架有有三角形屋架梯形屋架兩種型式1三角形屋架用于屋面坡度較大的屋蓋結構中內力變化較大，弦桿內力在支座處最大，在跨中最小，材料強度不能充分發揮作用一般用于中小跨度的輕屋蓋結構 芬克式屋架，腹桿。

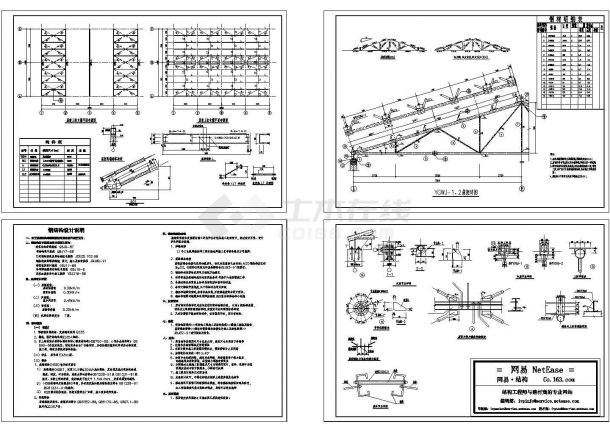

鋼結構三角形屋架設計圖下載

很簡單，就是根據跨度荷載來選擇鋼屋架和檁條，再找對應的屋架支撐構件編號圖和檁條拉條撐桿構件編號圖圖集里有對應的構件詳圖和安裝節點求采納為滿意回答。

屋架所處位置不同，受力情況也不一樣，因此所使用的材料也就有區別，你可以對照每頁右上角的材料表。

某三角形鋼屋架設計你好我可以的。
